140MPa管汇液压节造系统
该管汇液控房为液动平板阀、液动节流阀的远程节造系统，在完井测试中对现场的阀门组件进行远程或本地节造，可实现对60-140MPa平板阀、节流阀的精准节造，减轻了现场作衣吠动强度，改善操作人员现场工作环境 ；并预防了人员进出高压区带来的安全风险，提高了现场作业安全性和靠得住性，给油气井测试作业工作带来极风雅便。

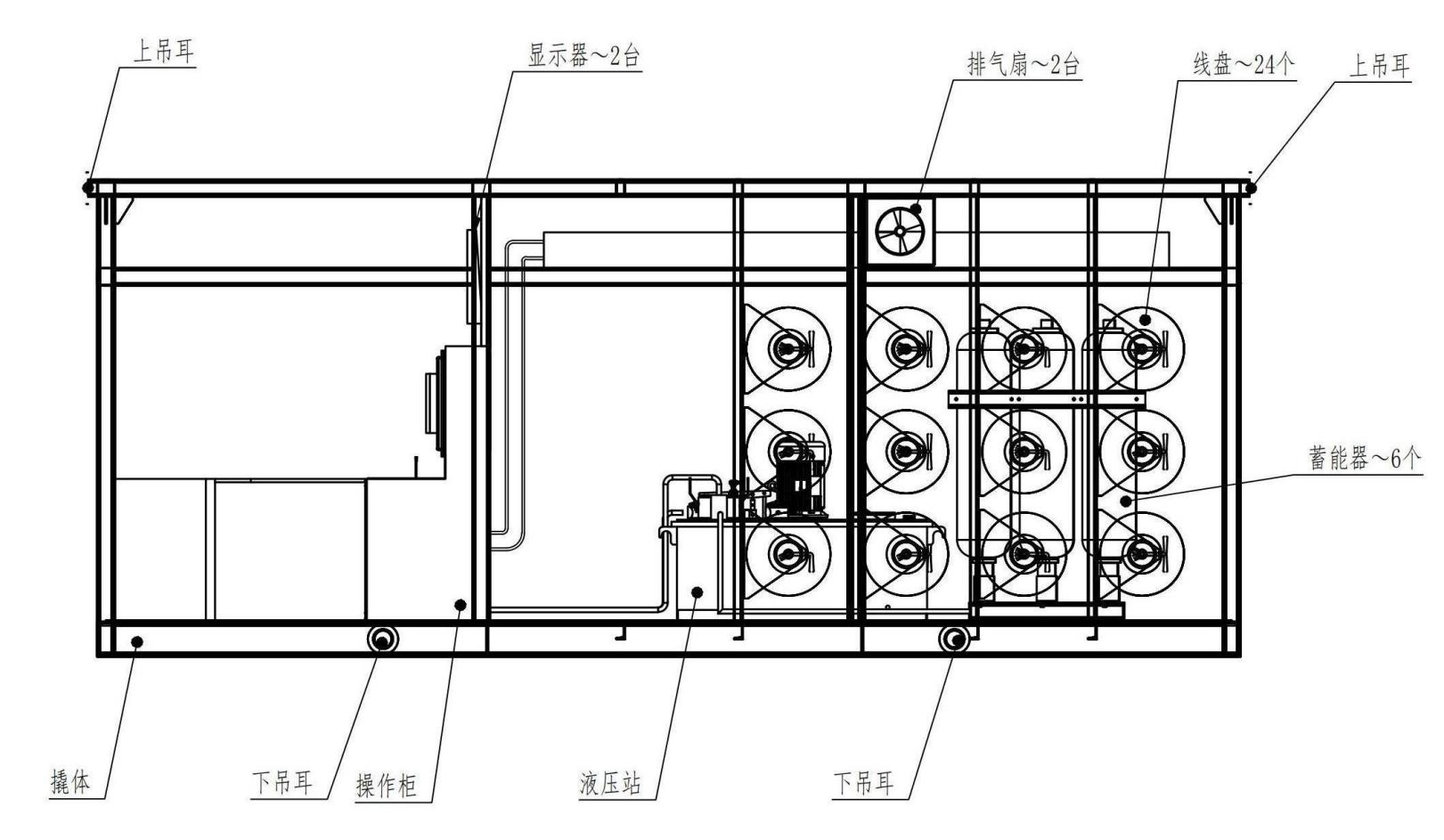

设备布局图
重要机能参数
名称 | 参数 |
额定功率 | 9KW |
表形尺寸 | 6m×2.3m×2.7m |
净沉 | 8200Kg |
使用温度 | 0～45℃ |
系统压力 | 21MPa |
系吐澉量 | 10ml/r |
油箱容量 | 570L |
工作电压 | 380V |
频率 | 50Hz |
停泵上限 | 21MPa |
启泵下限 | 18.5MPa |
蓄能器充填功夫 | 17min |
重要职能：
◆ 可节造10路平板阀、5路节流阀
◆ 远程节造+手动节造+开关速度无极调速
◆ 可实现电脑远程节造
◆ 肆意调节开关节流阀合度
◆ 实时显示节流阀开关行程
◆ 数字显示节流针阀实时当量直径
设备优化：
◆ 动力源选取7.5KW的三相四级防爆电机
◆ 蓄能器出口建设单独泄压阀回油箱
◆ 高精杜淄液过滤器，保障系统清洁度
◆ 开关原件选取手动防爆电磁一体换相阀块
◆ 节流阀顶部装置移位传感器
◆ 设备整体依照防爆尺度设计，满足Ⅱ区使用尺度
内部职能展示：
系统节造：
1、主机系统由PLC采集并节造输出，能够实现自动节造和远程检测和节造。

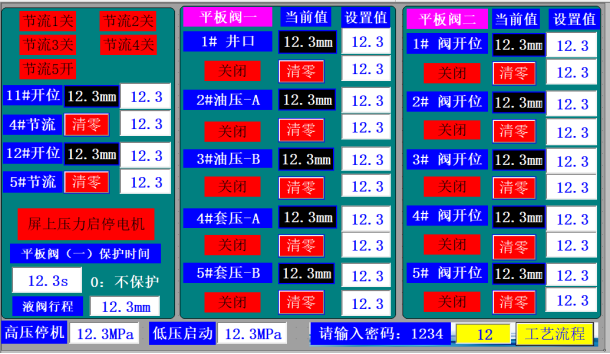

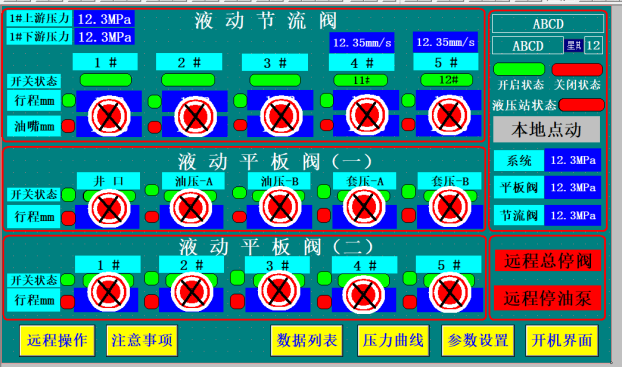

2、界面分为4个板块，液动节流阀板块，液动平板阀（一），液动平板阀（二），系统状态显示区。参数设置可设置锁定节造对象预防误操作。
3、可凭据需要，设置回路的开关状态

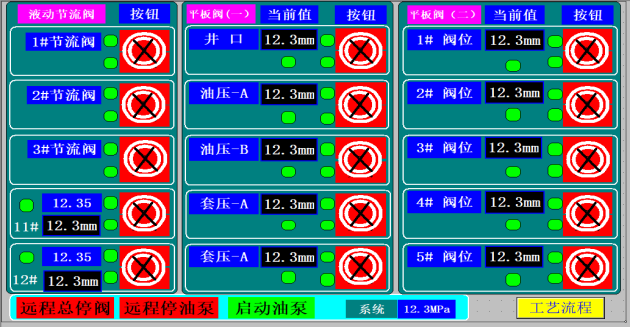

4、远程操作界面，可实显祠动电机，终场电机和15组阀门开、关节造等职能。

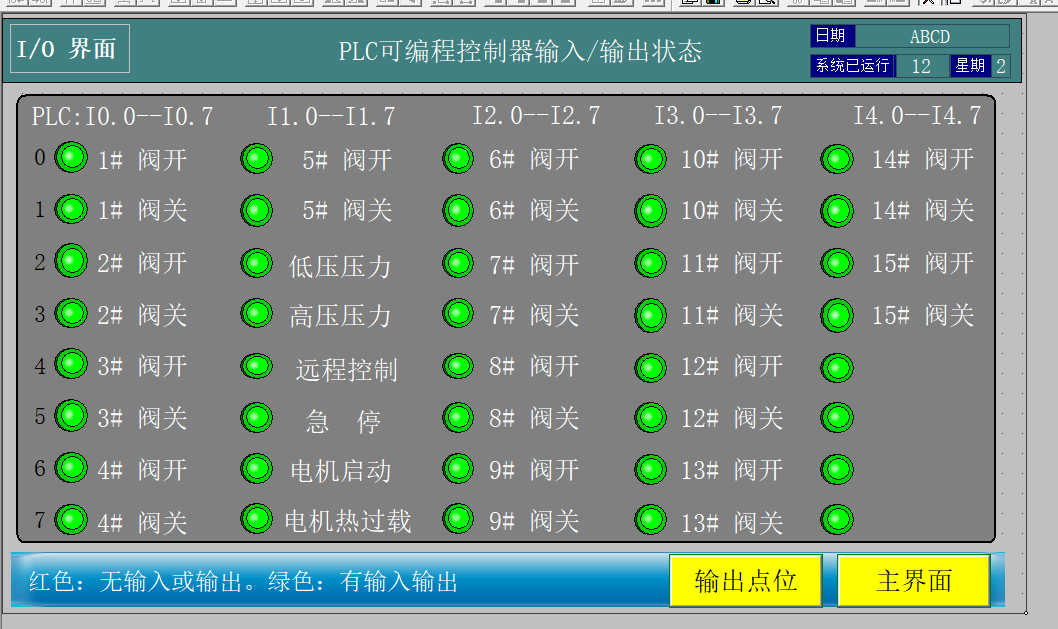

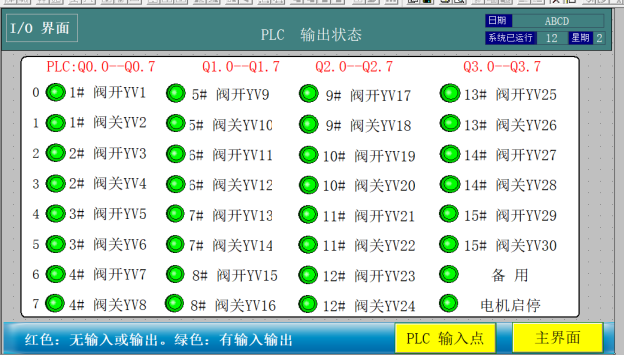

5、 PLC系统中所有的输入输出点位，能够实时的查看操作状态，并对故障有报警提醒。
6、可实时查看PLC输出状态。

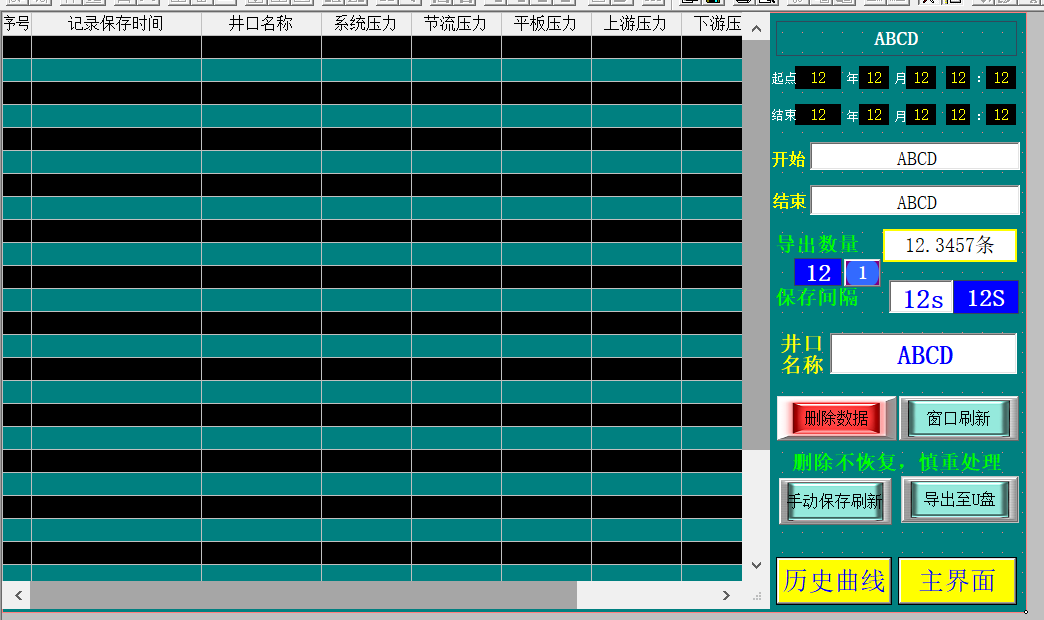

7、凭据设备使用情况和工艺要求情况，能够设置单独的数据采集的周期，自动保留数据到汗青数据库中 ；实现每井次的节造功夫，开关状态实时纪录。

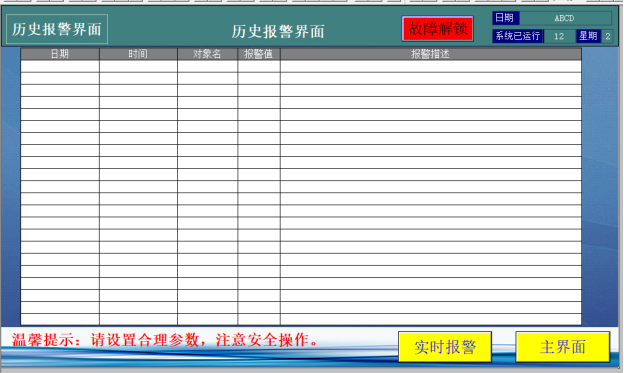

8、可查看汗青的故障报警信息，便于后续查找故障点。
